> AD12单极无锁长方形按钮

•
•
•
•

产品名称：     AD12单极无锁长方形按钮
产品型号：       AD12-123L2D-G
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

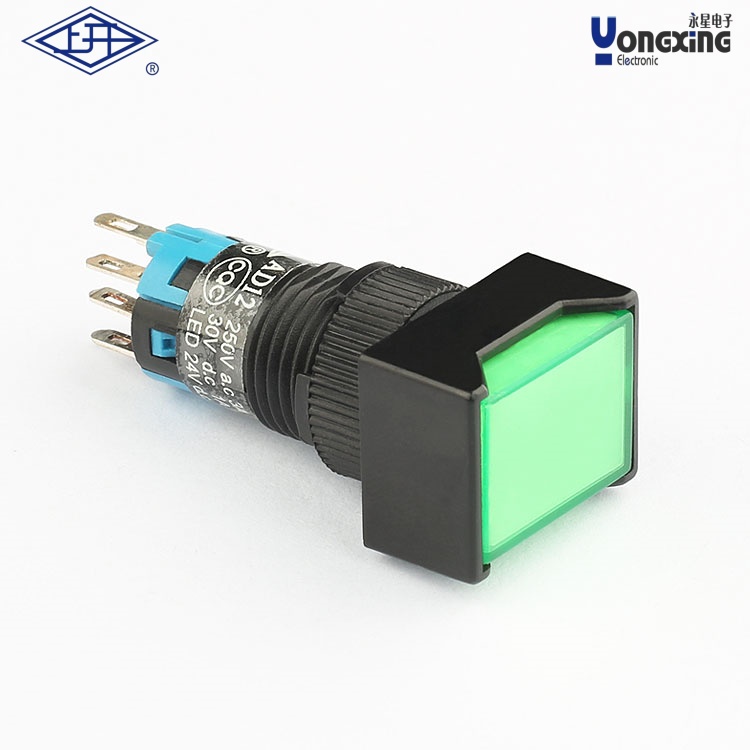

AD12单极无锁长方形绿色按钮是一种常见的工业控制开关，通常用于设备启动、停止或信号触发等操作。
以下是关于该按钮的详细说明及选型建议：

1. ‌基本特性‌

‌类型‌：单极（SPST，单刀单掷）无锁按钮，即按下时接通/断开电路，松开后自动复位。

‌外观‌：长方形面板安装设计，绿色按钮帽（颜色通常表示“启动”或“通电”功能）。

‌操作方式‌：瞬时动作（无自锁），适用于需要短暂触发的场景。

2. ‌关键参数‌

‌电气规格‌：

额定电压/电流：常见为AC 250V/5A或DC 24V/10A（需根据实际负载确认）。

触点材质：银合金或镀金触点，适用于不同负载（如低电平信号或功率负载）。

‌机械特性‌：

操作力：约2.5N~5N（根据手感需求选择）。

寿命：通常10万次以上（机械寿命）。

‌安装尺寸‌：

面板开孔尺寸：约12mm×30mm（具体以型号手册为准）。

安装方式：面板嵌入式，背部螺母固定。

‌防护等级‌：IP65（防尘防水）适用于工业环境，需确认是否需要防爆认证。

3. ‌应用场景‌

‌典型用途‌：机械设备启动、自动化控制系统、配电柜操作面板。

‌兼容性‌：需匹配控制电路的电压（交流/直流）、电流及负载类型（容性/感性/阻性）。

4. ‌选型建议‌

‌确认负载类型‌：

高电流负载（如电机）：选择大电流触点（如10A以上）并考虑灭弧设计。

信号电路（如PLC输入）：低电流镀金触点可防止氧化。

‌环境要求‌：

潮湿/多尘环境：选择IP67或更高防护等级。

防爆区域：需符合ATEX或IECEx认证。

‌配套配件‌：

是否需要LED指示灯（如带灯按钮）。

是否需要配套标识框或防护盖。

5. ‌注意事项‌

‌接线安全‌：确保断电操作，使用合适线径，避免触点过热。

‌颜色规范‌：绿色通常为“启动”，需与系统中其他按钮（红色停止、黄色复位）保持逻辑一致。

‌维护建议‌：定期清洁触点，检查操作手感是否卡滞。
