> A10单极无锁带灯按钮

•
•
•
•

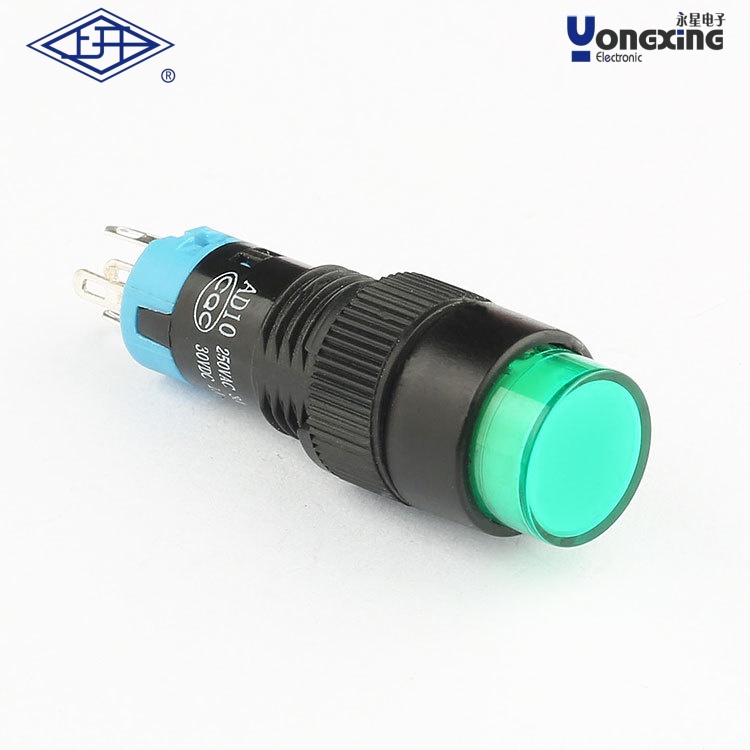

产品名称：      A10单极无锁带灯圆形绿色按钮
产品型号：        AD10-121L12-G
电器额定值：      3A 250V AC
接触电阻(初始值)：≤50MΩ
绝缘电阻(常态)：  ≥100MΩ
耐压(常态)：      1500V
电器寿命(次)：    无锁50000次，自锁25000次
机械寿命(次)：    无锁200000次，自锁50000次
工作环境温度：    -5℃~+75℃
防护等级：        IP40
产品认证：        CE、CQC、ROHS

下载产品样册下载产品样册

产品详情

A10单极无锁带灯圆形绿色按钮”的相关信息，以下是整理后的关键点：

‌1. 基本特性‌

‌型号解读‌：A10通常表示按钮直径约10mm（具体以厂家规格为准），单极（单触点）、无锁（瞬时开关），按压后自动复位。

‌指示灯‌：内置绿色LED或灯泡，用于状态指示（如电源通断、设备运行等）。

‌颜色‌：按钮帽为绿色，符合工业标准（绿色常用于启动/运行指示）。

‌

2. 技术参数‌

‌电气规格‌：

额定电压：常见AC 220V/DC 24V（需确认具体型号）。

触点容量：通常为2A-5A，适用于控制小电流信号或继电器回路。

防护等级：IP65（防尘防水，适合工业环境）。

‌机械寿命‌：约50万次按压（不同品牌有差异）。

‌接线方式‌：螺丝端子或插接式，部分型号支持快速接线。

‌

3. 应用场景‌

‌工业控制‌：设备启动/停止、信号触发。

‌自动化系统‌：PLC控制回路、报警复位。

‌仪器仪表‌：状态指示或测试按钮。

‌4. 安装与接线‌

‌面板开孔‌：通常直径约10.5mm（以实际产品为准）。

‌接线示例‌：

‌指示灯‌：需独立供电（如并联电源或通过开关触点控制）。

‌触点‌：串联在控制回路中，按压时接通电路。

‌注意‌：若为LED指示灯，需确认极性（DC供电时区分正负极）。

‌

‌5. 故障排查‌

‌指示灯不亮‌：检查供电电压、极性（DC型）、线路是否断路。

‌触点失效‌：清洁触点或更换按钮（可能因电弧氧化导致接触不良）。
